Lo esencial para que el depósito ayude y no estorbe
- Un depósito de inercia no siempre es obligatorio, pero sí muy útil cuando falta volumen de agua, hay varias zonas o la bomba de calor arranca y para demasiado.
- No todos los esquemas sirven para lo mismo: en serie, en retorno y con separación hidráulica resuelven problemas distintos.
- El tamaño correcto depende del equipo y del caudal mínimo; en guías de fabricante aparecen desde 18 litros hasta rangos de 30-50 litros o 50-100 litros según la configuración.
- La mala purga, la ausencia de filtro de lodos o una sonda mal colocada generan más incidencias que el propio depósito.
- En España conviene validar siempre la solución final con la documentación técnica del equipo y con el RITE.
Qué resuelve realmente un depósito de inercia
Yo no lo veo como una simple “reserva de agua”, sino como una pieza que estabiliza el funcionamiento de la bomba de calor. Su función principal es evitar ciclos cortos, dar volumen al circuito y mantener un caudal más estable cuando la demanda de la instalación cambia de forma brusca. Eso se nota especialmente en equipos modulantes: si el sistema pide poco calor, el depósito amortigua la variación y le da margen para trabajar más tiempo en condiciones eficientes.También ayuda cuando hay desescarches, varias zonas de calefacción o emisores con comportamientos distintos. En una instalación bien resuelta, el depósito reduce arrancadas y paradas, suaviza la temperatura de impulsión y hace que la bomba trabaje con menos estrés. Ahora bien, no es una pieza mágica: si se dimensiona mal o se coloca sin criterio, puede añadir pérdidas térmicas y lentitud de respuesta. Por eso el siguiente paso no es comprar más litros, sino elegir el esquema correcto.
Con esa función clara, pasemos al punto que más condiciona el resultado: cómo se conecta el depósito al resto del sistema.
Esquemas de conexión que funcionan de verdad
Las guías técnicas de fabricantes como Panasonic y Saunier Duval muestran que no existe un único montaje correcto. La clave es adaptar el esquema al número de circuitos, al tipo de emisores y a la necesidad de desacoplar hidráulicamente la bomba de calor del consumo real de la vivienda. Yo suelo ordenar las opciones así:
| Esquema | Cuándo lo uso | Ventaja principal | Precaución |
|---|---|---|---|
| En serie o en línea | Instalaciones sencillas, una sola zona o cuando se busca solo aumentar volumen de agua | Montaje simple y pocas piezas | Si la estratificación es mala, el depósito pierde eficacia y mezcla demasiado el agua |
| En retorno | Cuando interesa estabilizar la temperatura de retorno sin complicar el circuito | Muy fácil de integrar en reformas | No equivale a un separador hidráulico; hay que respetar caudales y sentido de circulación |

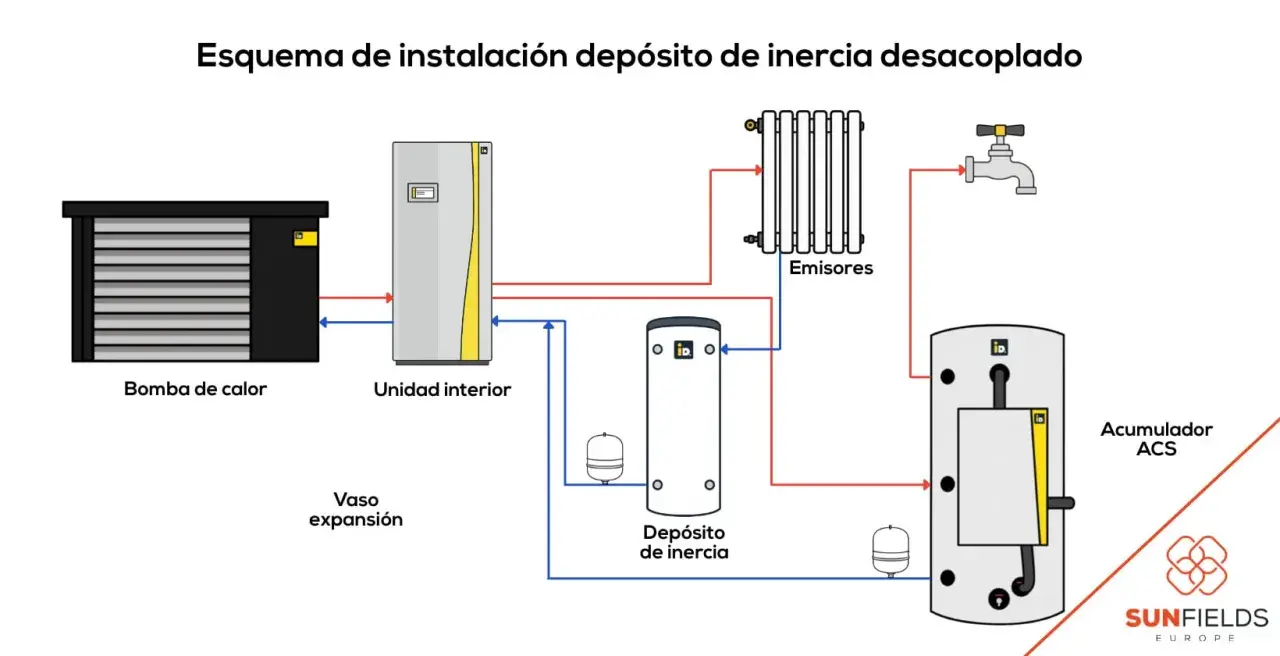

| Con separación hidráulica | Cuando hay varias bombas, zonas mixtas o circuitos con necesidades distintas | Desacopla el primario del secundario y evita peleas de caudal | Requiere mejor equilibrado y más componentes |
| Integrado en módulo compacto | Cuando el fabricante ya lo resuelve dentro de la torre hidráulica o del equipo interior | Ahorra espacio y reduce errores de montaje | Da menos libertad de diseño si la instalación es compleja |
La aguja hidráulica, por cierto, no es más que un desacoplador entre caudales: permite que el circuito primario de la bomba y el secundario de calefacción no se estorben entre sí. En vivienda con suelo radiante puede bastar un depósito en línea; en una obra con radiadores, fan coils o dos zonas ya me inclino mucho más por separación hidráulica o por un esquema mixto. Con el esquema elegido, lo que decide si el sistema va fino o torpe es el tamaño y la ubicación.
Eso nos lleva al punto que más errores genera cuando se improvisa: cuánto volumen hace falta y dónde conviene instalarlo.
Cómo dimensionarlo y dónde colocarlo
No existe una cifra universal válida para todos los equipos. De hecho, en la documentación de fabricante aparecen criterios distintos según potencia, configuración y zona de emisión. Hay equipos compactos que integran un depósito de 18 litros para evitar arranques y paradas innecesarias; en otras guías se recomiendan depósitos de 30 a 50 litros según el modelo; y en ciertas reformas con varias zonas se habla de 50 a 100 litros. La idea importante no es copiar una cifra, sino asegurar el volumen mínimo que el equipo necesita para trabajar estable.
Yo reviso siempre cuatro cosas antes de cerrar el tamaño:
- La potencia real de la bomba de calor y su caudal mínimo.
- El número de zonas y cuántas bombas de circulación pueden trabajar a la vez.
- El tipo de emisores: no es lo mismo suelo radiante que radiadores de baja temperatura o fan coils.
- Si la instalación tendrá frío activo, porque entonces el aislamiento exterior del depósito y de las tuberías deja de ser opcional.
La ubicación también importa. Yo prefiero situarlo lo más cerca posible del conjunto hidráulico principal para reducir recorridos inútiles y facilitar la purga. Si el sistema es estratificado, conviene instalarlo en vertical y con buen aislamiento; si la instalación trabaja en refrigeración, hay que proteger muy bien el cuerpo del depósito y las líneas para evitar condensaciones. Y si la bomba de calor exige un volumen mínimo de agua o un control de ΔT específico, ese ajuste se hace en la regulación, no “a ojo”. ΔT significa diferencia de temperatura entre impulsión y retorno, y es una de las variables que más afectan al comportamiento real del sistema.
Con el volumen y el emplazamiento resueltos, la hidráulica ya puede montarse con criterio. El siguiente paso es ejecutar la conexión sin dejar puntos débiles.
Paso a paso de la conexión hidráulica
Cuando hago una revisión de obra, sigo siempre una secuencia parecida. No es un ritual: evita errores que luego salen caros en puesta en marcha.
- Defino claramente el primario y el secundario antes de unir tubos. La bomba de calor no debe “adivinar” por dónde va el caudal.
- Instalo el filtro de lodos o de magnetita en el retorno, y si el esquema lo pide, separador de aire. Esto protege intercambiadores, bombas y válvulas.
- Conecto el depósito respetando el sentido de circulación y las tomas de ida y retorno. Si el fabricante marca una conexión superior e inferior, no las invierto por comodidad.
- Añadir bombas secundarias, válvulas de zona o válvula mezcladora solo cuando el esquema lo necesita. Más piezas no siempre significa mejor instalación.
- Coloco sondas y termostatos donde de verdad midan la temperatura útil, no en un punto que falsee la lectura.
- Hago el llenado, la purga y la comprobación de caudales antes de dejar el sistema en automático.

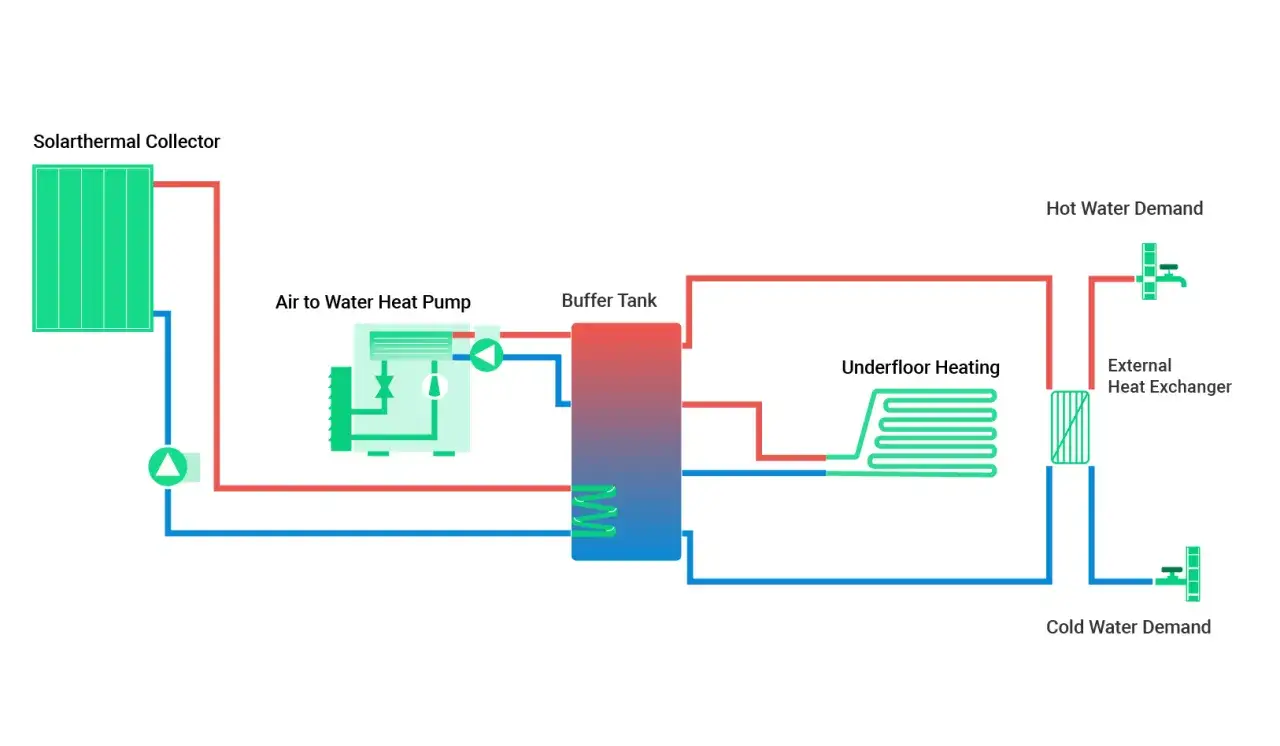

En instalaciones con varias zonas, la lógica cambia poco: cada circuito toma del depósito de forma independiente, con su propia bomba o con su propio control de mezcla si hace falta. Panasonic lo plantea así en sus guías de Aquarea, y la idea es correcta para casi cualquier obra bien diseñada: el depósito no está para complicar, sino para que cada circuito tenga la estabilidad que necesita. Si además hay ACS o apoyo solar, la secuencia hidráulica debe estar aún más ordenada para no mezclar funciones que deberían trabajar separadas.
Con la conexión hecha, lo que suele decidir el éxito no es el tubo que se ve, sino los fallos que no se ven hasta el primer invierno.
Errores que disparan el consumo o los ciclos cortos
Los problemas más frecuentes casi nunca vienen de un único error grande, sino de varios pequeños que se suman. Yo vigilo especialmente estos:
| Error habitual | Qué provoca | Cómo lo corrijo |
|---|---|---|
| Depósito sobredimensionado | Respuesta lenta, más pérdidas térmicas y sensación de sistema “perezoso” | Reduzco volumen o separo mejor los circuitos para no almacenar más de lo necesario |
| Depósito demasiado pequeño | Ciclos cortos, arrancadas frecuentes y peor rendimiento estacional | Recalculo el volumen con el caudal mínimo y el número de zonas reales |
| Sin purga ni separador de aire | Ruido, cavitación, mala transferencia térmica y fallos de caudal | Instalo purgadores, separador de aire y procedo a una purga seria antes de arrancar |
| Sonda mal colocada | La regulación “lee” mal la temperatura y sobreimpulsa o recorta antes de tiempo | Reubico la sonda en la zona útil del depósito y verifico el parámetro en control |
| Caudales descompensados entre primario y secundario | Oscilación térmica, pérdidas de confort y posible alarma de flujo | Equilibro bombas, válvulas y pérdidas de carga del circuito |
| Falta de aislamiento en frío activo | Condensaciones, goteos y deterioro del entorno | Aíslo depósito, tuberías y accesorios con material apto para refrigeración |
Las señales de una mala conexión son bastante claras: arranques cada pocos minutos, temperatura que sube y baja demasiado, ruido en la hidráulica o una instalación que consume más de lo esperable para el confort que da. Si aparece alguno de esos síntomas, yo no empezaría a tocar la regulación sin revisar antes la parte hidráulica. Muchas veces el fallo está ahí.
Y precisamente por eso merece la pena cerrar el artículo con una decisión práctica: en qué casos compensa añadir el depósito y en cuáles no aporta gran cosa.
Cuándo compensa y qué conviene revisar antes de cerrar la instalación
Yo no montaría un depósito “por si acaso”. Lo haría cuando exista una razón técnica clara: falta de volumen en la instalación, varias zonas con demandas distintas, radiadores con válvulas que cierran con frecuencia, fan coils, necesidad de estabilidad en desescarche o integración con otra fuente de calor. En esas situaciones, el depósito de inercia deja de ser un accesorio y pasa a ser una pieza de equilibrio hidráulico.
En cambio, si la vivienda tiene un único circuito de suelo radiante, una bomba de calor bien dimensionada y suficiente volumen interno, a veces el depósito externo no aporta apenas mejora y sí añade coste, ocupación y pérdidas. Ahí yo soy bastante pragmático: si el equipo ya garantiza el caudal mínimo y la estabilidad de funcionamiento, no hay que forzar un depósito extra.
Antes de dar la instalación por cerrada, reviso siempre este orden: esquema hidráulico elegido, volumen útil real, compatibilidad con el modelo concreto, aislamiento, purga, filtros, sensores, regulación y documentación técnica. En España, además, no conviene perder de vista el RITE y la prescripción del fabricante, porque una conexión correcta en papel puede fallar si se ignoran detalles de puesta en marcha o de mantenimiento.
Si tuviera que resumirlo en una sola idea, diría esto: el depósito de inercia funciona cuando está al servicio del circuito, no cuando se instala como una solución genérica. Si el esquema, el volumen y la regulación encajan, la bomba de calor trabaja más suave, consume menos en arranques innecesarios y ofrece un confort mucho más estable.
