Caldera de gasoil - Entiende sus piezas y evita averías caras

Una caldera de gasoil parece un bloque compacto, pero por dentro trabaja como un sistema bastante preciso: combustible, aire, llama, intercambio de calor y seguridad deben encajar al milímetro. Entender sus piezas ayuda a interpretar ruidos, bloqueos, pérdidas de presión y consumos altos sin caer en diagnósticos apresurados. Yo lo abordo de forma práctica: qué hace cada componente, en qué se diferencia una caldera estándar de una de condensación y cuándo una avería deja de merecer una simple reparación.

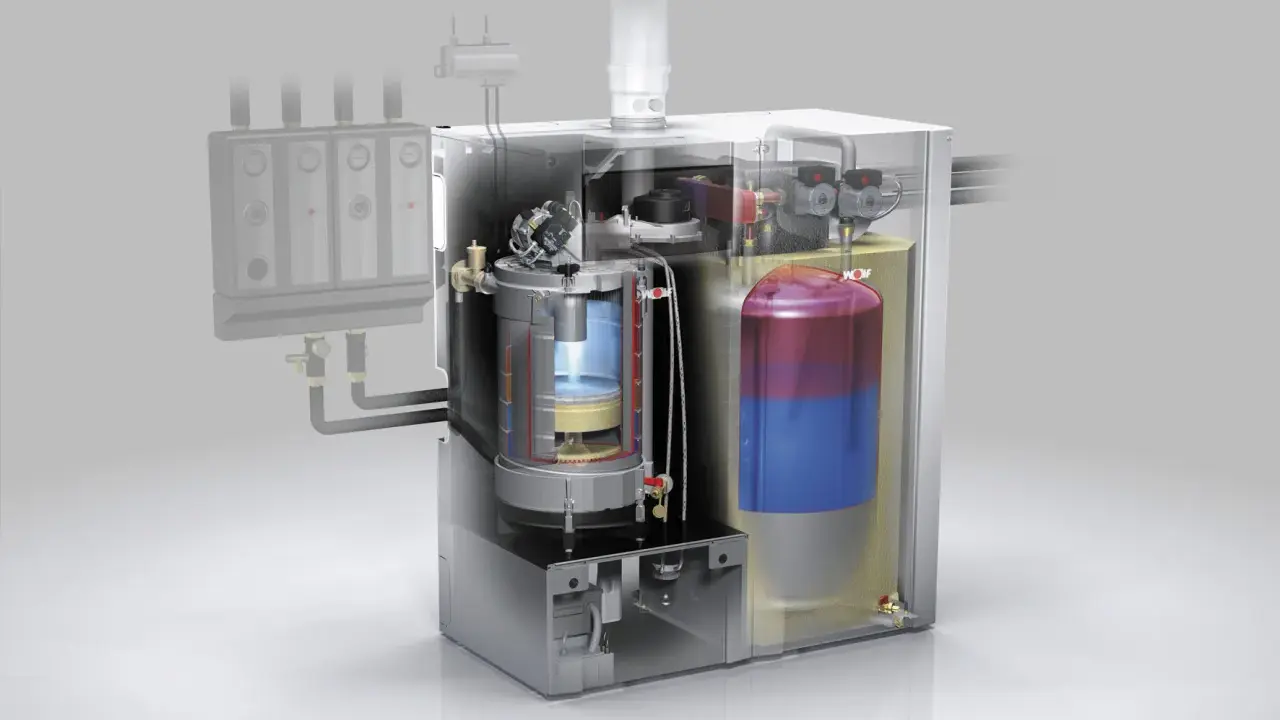

Las piezas básicas de una caldera de gasoil

Cuando separo una caldera de gasoil en partes, suelo distinguir entre el bloque de combustión y el bloque hidráulico. Esa división es útil porque muchas averías empiezan en una zona concreta, pero terminan afectando al resto si se dejan pasar. Además, no todos los modelos llevan exactamente los mismos accesorios: una unidad solo calefacción no se comporta igual que una que produce ACS con acumulador o intercambiador de placas.

Si entiendes esta lógica, leer una ficha técnica deja de ser un ejercicio de paciencia y se convierte en una herramienta real para comparar equipos o diagnosticar fallos.

Componente	Función	Qué pasa si falla
Quemador	Mezcla el gasoil con aire, lo pulveriza e inicia la combustión.	La caldera no arranca, se bloquea o quema mal.
Bomba de gasoil	Envía el combustible al quemador con la presión adecuada.	Encendidos irregulares, cortes o falta total de llama.
Filtro de gasoil	Retiene suciedad, lodos y agua del circuito de combustible.	Obstrucciones, mala pulverización y consumo más alto.
Boquilla o gicleur	Atomiza el gasoil en una nube fina para que arda bien.	Humo negro, olor fuerte y combustión sucia.
Electrodos de encendido	Generan la chispa inicial para prender la mezcla.	Fallo de arranque o bloqueos repetidos.
Ventilador de aire	Aporta el aire necesario para la combustión.	Llama inestable, ruido raro o combustión incompleta.
Cámara de combustión	Contiene la llama y soporta la temperatura interna.	Pérdida de rendimiento y, si se degrada, daños más serios.
Intercambiador principal	Transfiere el calor de los gases al agua del circuito.	Menor eficiencia, incrustaciones o fugas en casos graves.
Circulador o bomba de calefacción	Mueve el agua caliente hacia radiadores o suelo radiante.	La vivienda calienta poco o de forma desigual.
Vaso de expansión	Absorbe la dilatación del agua cuando sube la temperatura.	La presión sube y baja sin control.
Válvula de seguridad	Descarga agua si la presión supera el límite seguro.	Goteos, pérdidas de agua o riesgo si está averiada.
Panel de control y sondas	Regulan temperatura, encendidos y protecciones.	La caldera trabaja a tirones o con lecturas erróneas.
Salida de humos o chimenea	Evacúa los gases de combustión al exterior.	Olor, mala evacuación y posible ensuciamiento interno.
Acumulador o intercambiador de ACS	Solo aparece en equipos que producen agua caliente sanitaria.	Agua caliente irregular o tiempos de espera largos.

Si el equipo también prepara agua caliente sanitaria, el acumulador o el intercambiador de placas se vuelve tan importante como el cuerpo principal, porque ahí se nota la comodidad diaria. Con esa base, la diferencia entre una estándar y una de condensación se entiende mucho mejor.

Qué cambia entre una caldera estándar y una de condensación

La diferencia no es solo de rendimiento; también cambia la arquitectura interna. En una de condensación, el equipo aprovecha parte del calor que normalmente se perdería con los humos y, por eso, necesita controlar mejor la evacuación de condensados y resistir mejor la corrosión. En gasoil eso exige más atención, porque el propio combustible deja más residuo que otras opciones y cualquier suciedad se paga en consumo.

Por eso yo no las trataría como “la misma caldera con otro nombre”. La lógica es parecida, pero el comportamiento térmico y el mantenimiento no son idénticos.

Aspecto	Caldera estándar	Caldera de condensación
Uso del calor de los humos	Aprovecha el calor principal, pero pierde más energía por la salida de gases.	Recupera parte del calor residual y mejora el rendimiento global.
Gestión de condensados	No suele tener drenaje específico.	Necesita evacuación de condensados y una instalación bien resuelta.
Materiales y resistencia	Menos exigencia frente a la corrosión interna por condensación.	Requiere materiales y diseño más preparados para trabajar con condensados ácidos.
Mantenimiento	Más sencillo en lo estructural, pero sigue necesitando ajuste de combustión.	Además de la combustión, hay que cuidar el drenaje y la zona de condensados.
Consumo y emisiones	Suele consumir más y emitir más que una de condensación bien ajustada.	Puede reducir consumo y emisiones si la instalación acompaña.
Cuándo encaja mejor	En equipos antiguos o donde no se ha renovado la instalación.	Cuando se busca exprimir más eficiencia y el circuito está bien preparado.

La conclusión práctica es simple: la condensación no cambia la lógica básica de la caldera, pero sí añade puntos de control que conviene vigilar. Con el tipo de equipo claro, entender los síntomas de avería resulta mucho más fácil y mucho menos caro.

Las averías más comunes y la pieza que suele estar detrás

Yo no intento diagnosticar una caldera solo por un ruido, pero sí me gusta asociar cada síntoma con las piezas que más suelen intervenir. Esa lectura ahorra tiempo al técnico y evita cambiar componentes que todavía están bien.

Síntoma	Piezas sospechosas	Lectura práctica
No arranca o se bloquea al poco de encender	Boquilla, electrodos, filtro, bomba de gasoil, sensor de llama.	Suele haber una mala pulverización o un suministro irregular de combustible.
Sale humo negro u olor fuerte a gasoil	Quemador, boquilla, ventilador, chimenea.	La combustión está pobre o demasiado sucia.
La presión sube y baja sin parar	Vaso de expansión, válvula de seguridad, microfugas.	El problema es hidráulico, no necesariamente del quemador.
Radiadores templados pero no calientes	Circulador, aire en circuito, lodos, termostato.	El calor no llega bien al sistema de distribución.
ACS irregular o con mucha demora	Acumulador, intercambiador de placas, válvula de tres vías, sonda.	La avería puede estar fuera del cuerpo principal.
Goteo por la zona de humos en una de condensación	Sifón, desagüe de condensados, evacuación obstruida.	Falta limpieza o el drenaje no está trabajando bien.

La llama debería ser estable y limpia; si se vuelve amarilla, oscila demasiado o deja hollín visible, conviene revisar la combustión. Cuando un fallo reaparece, casi siempre hay detrás mantenimiento deficiente o una pieza que está trabajando al límite.

Cómo mantener el equipo para que consuma menos y dure más

El mantenimiento correcto no consiste solo en “echarle un vistazo”. En una caldera de gasoil, limpiar la zona de combustión y afinar la mezcla aire-combustible marca la diferencia entre un aparato que quema limpio y otro que ensucia todo a su paso. En España, el marco del RITE hace que el uso y el mantenimiento de las instalaciones térmicas no sean algo improvisado, y yo seguiría siempre las indicaciones del fabricante y del instalador.

Un análisis de combustión es la medición de parámetros como CO, O2 y temperatura de humos; sirve para saber si la caldera está quemando bien o está desperdiciando gasoil.

1. Revisión anual profesional: limpieza del quemador, ajuste de la combustión y comprobación de seguridad.
2. Boquilla, electrodos y filtro: son piezas pequeñas, pero de ellas depende que el arranque sea limpio y estable.
3. Presión del circuito: en muchas instalaciones domésticas suele moverse en torno a 1-1,5 bar en frío, aunque manda el diseño concreto.
4. Vaso de expansión y válvula de seguridad: si uno de los dos falla, la presión empieza a comportarse de forma errática.
5. Conducto de humos y sifón de condensados: en equipos de condensación conviene que el drenaje esté siempre libre.
6. Depósito y combustible: agua, lodos o suciedad en la línea terminan pasando factura al quemador.

En términos prácticos, un mantenimiento anual de una caldera de gasóleo suele situarse entre 130 y 220 euros, bastante menos que una reparación de bomba o una limpieza por hollín acumulado. Con ese trabajo preventivo hecho, la decisión importante pasa a ser si merece la pena seguir reparando o dar el salto a un equipo nuevo.

Lo que reviso antes de pedir una reparación o sustituirla

Aquí es donde conviene ser frío con los números. Si la avería toca piezas pequeñas, la reparación tiene sentido; si ya hay corrosión, varios avisos en el mismo invierno o un consumo claramente alto, yo empiezo a pensar en sustitución. La clave no es solo cuánto cuesta arreglarla hoy, sino cuánto te va a costar seguir manteniendo una máquina que ya no trabaja fina.

Situación	Mi lectura	Qué haría
Boquilla, filtro, electrodos o ajuste de combustión	Problema normalmente asumible.	Reparar y volver a medir la combustión.
Bomba de gasoil, circulador o válvula de seguridad	Reparable, pero ya obliga a comparar presupuesto.	Pedir segunda opinión si la caldera tiene muchos años.
Intercambiador agrietado, cuerpo oxidado o fugas repetidas	Mala señal estructural.	Valorar sustitución en serio.
Más de 15 años y varias averías al año	El coste oculto crece rápido.	Comparar equipo nuevo y alternativas más eficientes.
Consumo alto pese a estar bien mantenida	La eficiencia ya no acompaña al gasto.	Estudiar cambio de sistema antes de seguir invirtiendo.

Como referencia orientativa, una reparación menor puede moverse en 80-150 euros, una bomba ronda los 300 euros, una fuga suele quedar alrededor de 350 euros y una sustitución completa suele irse a 3.000-4.000 euros, sin contar posibles trabajos extra en depósito o chimenea. Yo suelo poner una línea roja clara: si el presupuesto de reparación supera el 25-30% de una sustitución completa, ya no lo veo como un arreglo, sino como una prórroga cara.

Y si la vivienda va a renovar todo el sistema, también compararía aerotermia o una solución híbrida, porque ahí suele estar el salto real de eficiencia. La mejor decisión no siempre es reparar lo que falla hoy, sino escoger la máquina que te dará menos problemas y menos consumo durante los próximos años.
