Un suelo radiante funciona bien cuando las capas invisibles están bien resueltas. No basta con poner tubos bajo el pavimento: hacen falta aislamiento, un reparto hidráulico equilibrado, una regulación por zonas y una fuente de calor capaz de trabajar a baja temperatura. En este artículo repaso qué piezas lo forman, qué hace cada una y en qué detalles conviene fijarse antes de pedir presupuesto.
Lo esencial para entender un suelo radiante sin perderte en tecnicismos
- El rendimiento depende tanto de lo que no se ve como de la capa visible: aislamiento, colectores, control y mortero pesan mucho.
- En los sistemas hidráulicos, el agua suele trabajar entre 35 y 45 °C, muy por debajo de los radiadores tradicionales.
- La tubería, la longitud de los circuitos y el equilibrado del colector marcan la uniformidad del calor.
- En reformas, los sistemas de bajo espesor o en seco resuelven problemas de altura, pero no siempre son la opción más barata.
- La combinación más eficiente en vivienda suele ser suelo radiante hidráulico con aerotermia o una caldera de condensación bien regulada.
- Un presupuesto serio separa materiales, regulación, mano de obra, puesta en marcha y trabajos de base.

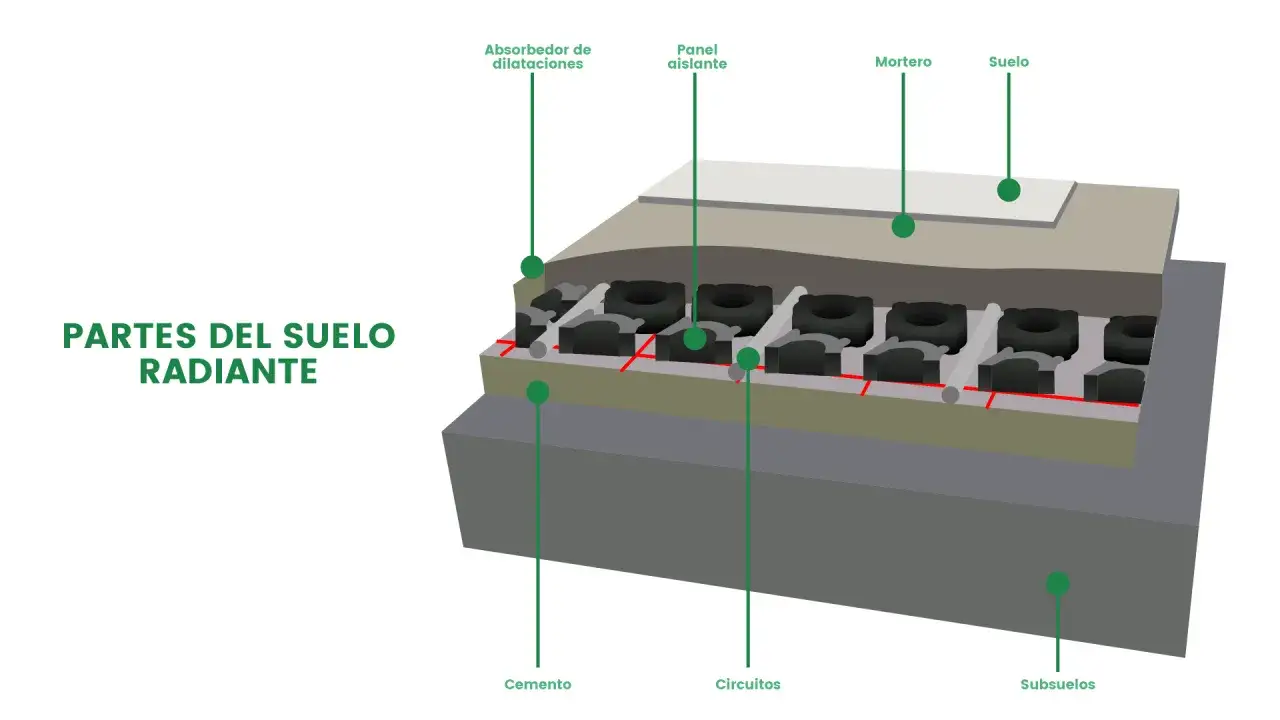

Qué piezas forman realmente un suelo radiante
Yo suelo dividir este sistema en siete bloques: la base aislante, la banda perimetral, la tubería o elemento emisor, el colector, la regulación, la capa de recrecido y el pavimento final. Si uno de esos bloques se resuelve mal, el conjunto pierde eficiencia, tarda más en responder o genera diferencias de temperatura entre estancias.
| Componente | Función | Qué reviso yo |
|---|---|---|
| Aislamiento térmico y acústico | Evita pérdidas hacia abajo y mejora el confort | Espesor, resistencia térmica y comportamiento según el soporte |
| Banda perimetral | Absorbe dilataciones y corta puentes térmicos | Que acompañe los cerramientos y las juntas |
| Tuberías o mallas calefactoras | Llevan el calor al pavimento | Material, diámetro, separación y trazado |
| Colector o repartidor | Distribuye el caudal y permite equilibrar circuitos | Número de vías, válvulas y accesibilidad |
| Regulación | Controla temperatura y zonas | Termostatos, sondas, actuadores y curva de impulsión |
| Recrecido o sistema seco | Transmite el calor a la superficie | Espesor, secado y compatibilidad con la obra |
| Pavimento final | Acaba la instalación y condiciona la respuesta térmica | Conductividad y compatibilidad con el uso |
En el hidráulico, la tubería transporta agua caliente; en el eléctrico, la función emisora la asumen cables o mallas calefactoras y el control depende más del termostato. En ambos casos, la lógica es la misma: reducir pérdidas, repartir bien la energía y evitar que el pavimento se convierta en un cuello de botella.
Con esa foto general clara, el siguiente paso es mirar la capa que más determina la factura energética y, paradójicamente, la que casi nadie ve cuando pisa la casa.
La base oculta que decide la eficiencia
La primera gran diferencia entre una instalación seria y una improvisada está en el aislamiento. Si el calor se va hacia abajo o se pierde por los bordes, el sistema puede seguir funcionando, pero lo hará peor y con más consumo. Por eso yo no trataría el panel aislante como un consumible menor: es una pieza estructural del rendimiento.
En obra nueva suelen usarse paneles de poliestireno expandido o soluciones equivalentes con acabado para fijar tubos. En plantas bajas o zonas expuestas, también se añade un film antihumedad; en reformas, la parte acústica cobra más peso y conviene comprobar que el soporte no quede descompensado en altura. La banda perimetral completa el trabajo, porque separa la losa de los cerramientos, absorbe dilataciones y evita puentes térmicos en el borde.
Como referencia técnica, la resistencia térmica del aislamiento cambia según lo que haya debajo. En condiciones favorables puede moverse en torno a 0,75 m²K/W, pero si el recinto está sobre espacios sin calefactar o más expuestos el valor exigible sube, incluso hasta rangos próximos a 1,25 o 2,0 m²K/W. No es una cifra decorativa: define cuánta energía se pierde y cuánto tarda la instalación en estabilizarse.
La geometría del recinto también importa. En superficies grandes, la propia banda puede actuar como junta de dilatación cada 40 m², y en estancias largas conviene prolongar las juntas del edificio. Yo siempre reviso este punto porque, cuando se ignora, aparecen fisuras o pequeños ruidos que luego son caros de corregir.
La lógica es sencilla: primero se contiene el calor, después se distribuye. Y una vez controlada la base, ya tiene sentido hablar de cómo circula el agua por los circuitos.
Tuberías, circuitos y colectores
En un suelo radiante hidráulico, la tubería es la red que reparte el calor. Lo más habitual sigue siendo el PEX con barrera antidifusión de oxígeno o la tubería multicapa, porque soportan bien el trabajo a baja temperatura y se adaptan a instalaciones domésticas con varios circuitos.
La distribución no se hace a ojo. Lo normal es que haya un colector por planta, alojado en una caja registrable, desde el que se alimentan los diferentes circuitos. Cada vía del colector debe corresponderse con un circuito, y en viviendas residenciales yo no me iría alegremente a longitudes excesivas: alrededor de 115 metros por circuito ya es una referencia que conviene no forzar, porque caen el caudal y el equilibrio hidráulico.
También hay una razón práctica para repartir bien los circuitos por estancias: si una zona necesita más calor que otra, el colector permite compensarlo con válvulas de equilibrado y caudalímetros. Esa regulación fina es la que evita los clásicos problemas de una casa con un salón muy cálido y un dormitorio que nunca termina de entrar en régimen.
Antes de tapar la instalación, la prueba de presión es obligatoria en la práctica profesional. Una referencia habitual es ensayar a 6 bar, siempre siguiendo la norma aplicable y las indicaciones del fabricante. Yo no consideraría terminada una obra si el circuito no ha pasado esa comprobación antes del vertido del mortero.
Si el colector está bien dimensionado, los circuitos no son demasiado largos y el tubo es el adecuado, el sistema ya tiene media batalla ganada. El resto depende de la fuente de calor y del control, que son los que convierten una buena instalación en una instalación cómoda de usar.
La fuente de calor y el control marcan el verdadero ahorro
El suelo radiante está pensado para trabajar a baja temperatura. En la práctica, la ida del agua suele moverse entre 35 y 45 °C, y la superficie del pavimento no debería superar los 29 °C. Esa cifra explica por qué el sistema funciona mejor con aerotermia, calderas de condensación, geotermia o biomasa bien resuelta que con equipos obligados a trabajar calientes todo el tiempo.
La comparación con los radiadores es muy clara: un radiador convencional suele necesitar impulsiones bastante más altas, mientras que el suelo radiante entrega confort con temperaturas mucho más suaves. Esa es la razón técnica del ahorro, no una promesa publicitaria. Cuando el generador puede trabajar en su rango cómodo, la instalación gana rendimiento y la vivienda se calienta de forma más uniforme.
En control, yo me fijo en cuatro elementos: termostatos de ambiente, sonda exterior, actuadores por zonas y, cuando hace falta, una válvula mezcladora. La sonda exterior permite anticipar la demanda según la temperatura de fuera; los termostatos evitan sobrecalentar estancias concretas; y los actuadores abren o cierran cada circuito para que el sistema no dependa de una sola orden general.
La inercia del suelo radiante merece respeto. No responde de forma brusca, y eso es bueno si se programa bien, pero malo si el usuario espera cambios instantáneos. Por eso yo prefiero programaciones estables, pequeños ajustes y una curva de impulsión coherente. Si además el sistema se usa para refrigeración, el control de humedad y el punto de rocío dejan de ser opcionales.
Cuando la fuente de calor y la regulación están bien elegidas, la instalación deja de ser un conjunto de capas ocultas y se convierte en un sistema realmente eficiente. A partir de ahí, la decisión importante pasa a ser el tipo de sistema que mejor encaja con la obra.
Qué cambia entre un sistema hidráulico, uno seco y uno eléctrico
No todos los suelos radiantes sirven para lo mismo. Yo los separo según la obra, el espesor disponible y el uso real de la vivienda. Esta comparación ayuda mucho a no comprar un sistema sobredimensionado o, al contrario, demasiado justo para lo que se espera de él.
| Sistema | Cuándo lo elegiría | Ventaja principal | Límite real |
|---|---|---|---|
| Hidráulico tradicional | Obra nueva o reforma integral con altura suficiente | Muy eficiente con aerotermia y buen confort en toda la casa | Requiere más espesor, más obra y una puesta en marcha cuidadosa |
| Seco o de bajo espesor | Reformas donde no sobra canto o hay que reducir peso | Ocupa menos altura y responde algo más rápido | Suele encarecer el material y exige una solución constructiva muy bien elegida |
| Eléctrico | Baños, estancias puntuales o climas suaves | Instalación simple y muy delgada | Para calentar toda la vivienda puede salir más caro en consumo |
El eléctrico trabaja con mallas, cables o láminas radiantes y suele moverse en consumos de 120 a 150 W por metro cuadrado. Eso lo hace útil en superficies pequeñas o como apoyo, pero yo no lo pondría por defecto como solución principal para una vivienda completa si el objetivo es contener el gasto energético.
En cambio, el hidráulico conectado a una bomba de calor es la opción más redonda cuando se busca eficiencia de verdad. Y si la reforma no permite recrecidos convencionales, el sistema seco resuelve el problema del espesor sin renunciar del todo al confort, aunque exige más precisión en el diseño.
Elegir bien el tipo de sistema evita muchos disgustos. Pero incluso la mejor decisión de partida puede fallar si se repiten algunos errores muy comunes en obra.
Los fallos que más caro salen
Hay cuatro errores que veo una y otra vez y que siempre terminan pasando factura:
- Aislamiento insuficiente. El sistema calienta más la base que la estancia y el consumo sube sin mejorar el confort.
- Circuitos demasiado largos o mal repartidos. La presión cae, el equilibrado se complica y algunas zonas tardan mucho más en entrar en temperatura.
- Mortero mal ejecutado o sin respetar el secado. Si se acelera el fraguado sin criterio, pueden aparecer fisuras o pérdidas de capacidad portante.
- Control demasiado simple. Sin zonificación ni sonda exterior, la instalación trabaja a tirones y desperdicia parte de su ventaja.
Añado otro punto que suele olvidarse: no todos los pavimentos transmiten el calor igual. La cerámica funciona muy bien; la madera, los laminados o ciertos vinilos exigen revisar compatibilidades y, en algunos casos, elegir bases específicas para no penalizar la conductividad. No es un capricho técnico: el revestimiento final puede cambiar la respuesta del sistema bastante más de lo que parece.
Cuando hay refrigeración reversible, además, el control de condensaciones se vuelve crítico. Si se diseña solo pensando en calefacción, la instalación puede quedar bien en invierno y ser muy delicada en verano. Por eso me interesa que el proyecto incluya el uso previsto desde el principio, no como un añadido de última hora.
Evitar estos fallos cuesta mucho menos que corregirlos después. Y precisamente por eso conviene mirar el presupuesto con una lupa bastante más fina que la habitual.
Qué pedir en el presupuesto para no pagar de más
Un presupuesto serio no debería limitarse a una cifra por metro cuadrado. Yo pediría, como mínimo, que se desglosen el aislamiento, la banda perimetral, la tubería o malla, el colector, la regulación por zonas, la capa de mortero o el sistema seco, la puesta en marcha y, si hay reforma, la demolición o regularización previa.
Como referencia orientativa en España, el sistema hidráulico suele moverse en torno a 50-75 €/m², mientras que el eléctrico queda a menudo entre 40-60 €/m² para el sistema, sin contar generador térmico, demoliciones ni cambio de pavimento. En reformas, el precio final puede subir bastante por el trabajo previo y por la necesidad de resolver alturas, encuentros y acabados.
Si el proyecto incluye aerotermia, el presupuesto debe separar claramente lo que corresponde al suelo radiante y lo que corresponde a la máquina, acumulación, hidráulica auxiliar y puesta en marcha. Mezclarlo todo en una sola cifra dificulta comparar ofertas y suele esconder diferencias importantes en calidad de componentes.
Yo también revisaría tres detalles antes de firmar: que el número de circuitos esté justificado, que el instalador indique cómo equilibrará el caudal y que el pavimento elegido sea compatible con el uso previsto. Cuando esas tres cosas están claras, el presupuesto deja de ser una estimación vaga y se parece más a una solución técnica bien pensada.
Si todo eso aparece por escrito, la instalación tiene muchas más opciones de funcionar como promete; si no aparece, yo pediría que rehagan la oferta antes de cerrar nada.
