Lo esencial de una instalación modular con varias bombas de calor
- Se diseña para que varias máquinas trabajen como un solo sistema, entrando y saliendo según la demanda real.
- Funciona especialmente bien en edificios, comunidades, hoteles y otras instalaciones con consumos variables o simultáneos.
- Su mayor ventaja no es sumar kW sin más, sino modular mejor la potencia y evitar sobredimensionar una sola unidad.
- También aporta continuidad de servicio: si una máquina falla, el sistema puede seguir operando si la hidráulica y el control están bien planteados.
- La eficiencia final depende mucho de la temperatura de impulsión, del tipo de emisores y de la lógica de control.
Qué aporta de verdad la aerotermia en cascada
No se trata solo de poner varias máquinas juntas. Lo interesante es que un controlador central decide cuántas unidades entran en servicio, en qué orden lo hacen y cuándo conviene parar una para que el sistema trabaje en su punto más eficiente. Esa secuencia evita que una sola bomba cargue con todo el trabajo cuando la demanda es baja, que es justo cuando más penalizan los ciclos cortos de encendido y apagado.
La guía del IDAE sobre bomba de calor en rehabilitación recuerda que estas soluciones pueden integrarse en cascada, en híbrido o con varios circuitos hidráulicos, precisamente porque en edificios reales la demanda nunca es perfectamente lineal. Yo lo traduzco así: la cascada no solo busca potencia, busca adaptación. Eso cambia el comportamiento de la instalación cuando la carga sube, cuando baja o cuando hay consumos simultáneos de calefacción y ACS.
Secuenciación por demanda
En una instalación bien ajustada, la primera máquina cubre la base y las siguientes entran solo cuando hace falta. Ese escalonado permite que la producción se acerque más a la demanda real del edificio. En muchos equipos, además, la modulación interna del compresor se combina con la activación progresiva de unidades, lo que afina todavía más el rendimiento estacional.
Respaldo y reparto de horas
Otra ventaja poco valorada es la rotación de horas de funcionamiento. Si siempre arranca la misma máquina, la instalación envejece peor y el mantenimiento se concentra en un solo equipo. En una cascada bien diseñada, el controlador reparte el trabajo y deja margen para que una unidad cubra parte de la carga si otra está parada por mantenimiento o incidencia.
Con esta base, ya se entiende por qué su valor no está solo en la potencia total, sino en cómo la reparte. El siguiente paso es ver cuándo esa arquitectura compensa de verdad y cuándo, en cambio, una solución más simple tiene más sentido.
Cuándo compensa frente a una sola máquina
Yo la consideraría en edificios con demanda variable, con picos claros de uso o con necesidad de continuidad de servicio. También encaja en comunidades o terciario donde la potencia total requerida ya no cabe bien en una única máquina sin sacrificar modulación, accesibilidad o redundancia. En cambio, en una vivienda unifamiliar normal, muchas veces la complejidad extra no compensa.
| Situación | Una sola bomba de calor | Varios equipos en cascada |
|---|---|---|
| Vivienda pequeña o media | Más simple y barata | Normalmente sobredimensionada |
| Edificio con consumo muy variable | Puede entrar en ciclos cortos | Modula mejor la potencia |
| Necesidad de continuidad de servicio | Si falla, se para todo | Puede seguir operando con parte de la potencia |
| ACS simultánea y calefacción | Puede quedarse corta o ir forzada | Se reparte mejor la producción |
| Presupuesto muy ajustado | Menor inversión inicial | Más obra, más control y más hidráulica |
En un proyecto residencial documentado por CaloryFrio, ocho bombas de 14,5 kW daban 120 kW totales y una modulación 1/8 para un edificio de 14 viviendas y 2.053 m². Ese tipo de caso ilustra bien por qué la cascada tiene sentido cuando la potencia debe escalarse sin perder granularidad. No se busca una máquina enorme, sino una producción escalable que siga el perfil real de consumo.
Mi criterio es bastante simple: si el edificio tiene demanda significativa, horarios cambiantes o interés en reducir el riesgo operativo, la cascada empieza a tener lógica. Si no, la inversión adicional suele irse en complejidad que no devuelve suficiente valor. A partir de ahí, la pregunta correcta ya no es si usarla, sino cómo dimensionarla bien.
Cómo se dimensiona sin tirar la inversión
Yo no la dimensionaría por la potencia nominal del catálogo, sino por la curva de carga real del edificio. Eso significa medir o estimar cuánta energía necesita en horas punta, cuánta en horas medias y cuánta durante buena parte del año. Si solo miras el pico, acabas pagando más por equipos que pasan demasiadas horas trabajando muy por debajo de su punto óptimo.
1. Empieza por la demanda real
Antes de decidir cuántas unidades van en cascada, hay que separar calefacción, refrigeración y ACS. No siempre las tres demandas pesan igual. En muchos edificios, el ACS manda en ciertos momentos y la climatización en otros, así que el proyecto debe contemplar ese comportamiento y no tratarlo como si fuera un consumo uniforme.
2. Fija la temperatura de trabajo
La aerotermia rinde mucho mejor con temperaturas de impulsión bajas o medias. Suelo radiante, fan coils y emisores de baja temperatura encajan mejor que radiadores que exigen agua muy caliente. Si el proyecto obliga a trabajar alto de temperatura, la eficiencia cae y la cascada deja de brillar por la misma razón por la que tantas instalaciones se malinterpretan: el problema no es la tecnología, es la temperatura a la que se la obliga a trabajar.3. Deja bien resuelta la hidráulica

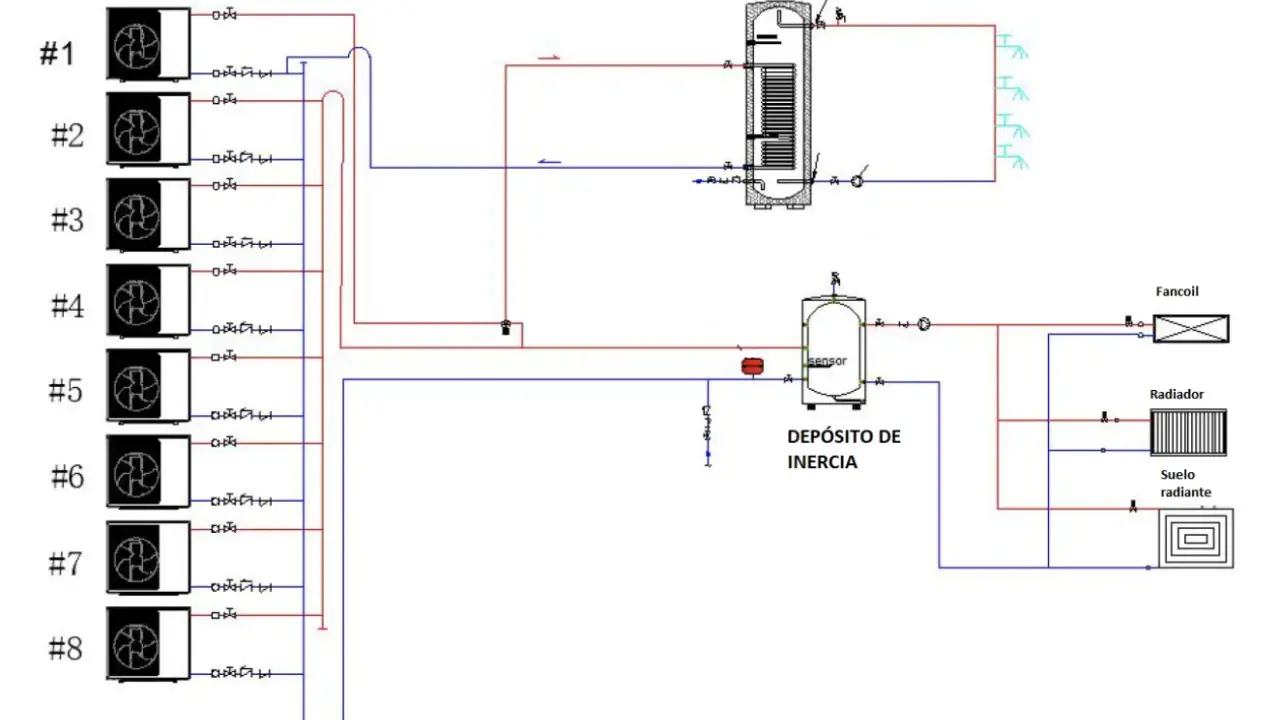

El depósito de inercia, el separador hidráulico y el caudal de circulación no son accesorios decorativos. Sirven para estabilizar el sistema, evitar que las máquinas arranquen y paren demasiado y dar margen cuando varias unidades se coordinan al mismo tiempo. Si la hidráulica está mal resuelta, la cascada puede volverse ruidosa, nerviosa y poco eficiente.
4. Piensa en el control desde el principio
La centralita debe saber qué máquina lidera, cuál entra después, cómo se reparten las horas y qué pasa si una unidad está fuera de servicio. También conviene prever alarmas, sondas y lógica de respaldo. Hay controles que llegan a gobernar 8 o 10 máquinas, pero la cifra exacta depende de la marca y del proyecto; lo importante es que el control no sea una idea de última hora.
Lee también: Aerotermia en verano - ¿Qué temperatura es la ideal?
5. Reserva espacio y potencia eléctrica
Más unidades implican más hueco, más trazado frigorífico o hidráulico, más mantenimiento y una revisión más seria del espacio acústico. También hay que comprobar la potencia eléctrica disponible y el comportamiento del arranque simultáneo. En estos proyectos, la parte eléctrica y la parte mecánica están mucho más ligadas de lo que suele parecer al principio.
Cuando estas cinco piezas encajan, el sistema deja de parecer “varias máquinas” y empieza a comportarse como una planta térmica ordenada. Y precisamente ahí es donde conviene hablar de dinero, consumo y mantenimiento, porque es donde aparecen los matices que más pesan en la decisión final.
Coste, consumo y mantenimiento que cambian el resultado
Como referencia orientativa, una instalación doméstica estándar de aerotermia en España suele moverse entre 8.500 y 15.000 euros en proyectos sencillos con calefacción y ACS, y puede subir si se añade suelo radiante. En edificios o comunidades, una solución centralizada con varias máquinas ya no se lee igual: una base sencilla puede situarse en torno a 10.000-30.000 euros, pero el salto real llega con la hidráulica, la acumulación, la obra y la potencia total requerida.
| Factor | Qué hace con el presupuesto | Qué conviene vigilar |
|---|---|---|
| Más unidades | Sube el coste de equipos y control | Usar solo las necesarias para la curva real |
| ACS simultánea | Obliga a añadir acumulación y más hidráulica | Separar bien producción y distribución |
| Baja temperatura de impulsión | Reduce el consumo anual | Elegir emisores compatibles desde el inicio |
| Acústica y ubicación | Puede exigir obra extra | Evitar patios problemáticos y vibraciones |
| Control y sondas | Sube el precio de automatización | Sin secuencia fina, la inversión se desperdicia |
En consumo, el dato serio no es el COP de folleto, sino el rendimiento estacional. Con impulsiones cercanas a 35 °C y emisores bien elegidos, hay instalaciones que se acercan o superan COP 4; si el sistema trabaja forzado a temperaturas más altas, el rendimiento cae rápido. Yo me fijo siempre en ese equilibrio: cuanto más obligas a la máquina a pelear contra la temperatura, menos “aerotérmica” se vuelve la ventaja.
En mantenimiento, la redundancia ayuda, pero no sustituye la revisión. Hay que comprobar sensores, bombas, filtros, válvulas, estrategia de rotación y estado del control, además del espacio donde trabajan las unidades. Una cascada bien mantenida no solo dura más: también conserva mejor la eficiencia que justificó la inversión.
Con el dinero y el rendimiento sobre la mesa, ya se pueden detectar también los fallos típicos de diseño. Y ahí es donde suelo ver que se pierde gran parte del potencial real del sistema.
Errores que veo una y otra vez en proyectos reales
- Sobredimensionar por miedo. Se instala más potencia de la necesaria “por si acaso”, y luego la cascada trabaja demasiado tiempo en rangos poco eficientes.
- Ignorar la temperatura de impulsión. Si el sistema obliga a trabajar demasiado alto, la eficiencia baja aunque la marca sea buena.
- No prever un buen depósito de inercia. Sin estabilidad hidráulica, aparecen arranques y paradas que castigan el rendimiento y el confort.
- Olvidar la rotación de máquinas. Si siempre arranca la misma unidad, el desgaste se concentra y la supuesta redundancia pierde valor.
- Tratar el ACS como un apéndice. En muchos edificios es una parte crítica de la demanda y condiciona todo el esquema.
- Subestimar el espacio y el ruido. Cuando la implantación física se improvisa, el sistema pierde comodidad de uso y complica el mantenimiento.
La idea de fondo es clara: la cascada no arregla una mala base técnica, solo la disimula durante un tiempo. Si la demanda está mal calculada, el emisor no acompaña o la hidráulica está improvisada, el sistema seguirá siendo caro aunque tenga varias unidades. En cambio, cuando el diseño está bien hecho, la modularidad marca una diferencia real en confort y consumo.
Por eso me gusta cerrar estos proyectos con una comprobación muy simple antes de pedir presupuesto cerrado. Esa revisión final ahorra sorpresas y separa una solución seria de una instalación que luego obliga a retocar media sala técnica.
La comprobación final que haría antes de pedir presupuesto
- Que exista una estimación clara de carga térmica y de ACS, no solo una potencia “aproximada”.
- Que el instalador explique cuántas unidades van realmente, por qué ese número y cómo se rotan.
- Que haya un esquema hidráulico definido, con inercia, control y apoyo bien resueltos.
- Que se confirme la compatibilidad con los emisores existentes o con los nuevos que se vayan a instalar.
- Que el proyecto incluya espacio, ruido, mantenimiento y potencia eléctrica desde el principio.
Si esas piezas están claras, la cascada deja de ser una promesa genérica y pasa a ser una solución razonable para edificios con demanda alta o variable. Si no pueden explicártelas con números y un esquema simple, yo pediría un segundo estudio antes de firmar; en este tipo de instalaciones, la diferencia entre una buena inversión y una mala suele estar en el proyecto, no en el catálogo.
