Entender una bomba de calor no consiste solo en saber que “da calor” o “también enfría”. Lo útil de verdad es leer su diagrama y comprender qué hace cada parte del circuito, por qué el rendimiento cambia según la instalación y en qué casos merece la pena apostar por esta tecnología. Aquí voy a explicarlo de forma práctica, con el enfoque que más ayuda a decidir: cómo funciona, qué piezas aparecen, qué tipos existen y qué mirar antes de aceptar un presupuesto.
Lo esencial para interpretar una bomba de calor sin perderte en el dibujo
- El esquema muestra un ciclo cerrado con refrigerante: el equipo no “crea” calor, lo traslada de un foco a otro.
- Las cuatro piezas clave son evaporador, compresor, condensador y válvula de expansión.
- En los equipos reversibles, el flujo cambia entre calefacción y refrigeración con una válvula de cuatro vías.
- El COP mide un punto concreto de funcionamiento; el SCOP da una visión más realista de la temporada completa.
- La instalación rinde mucho más con emisores de baja temperatura y una vivienda bien aislada.
- En España, los precios orientativos van desde 1.000-1.400 € en una solución aire-aire sencilla hasta 20.000 € o más en geotermia.

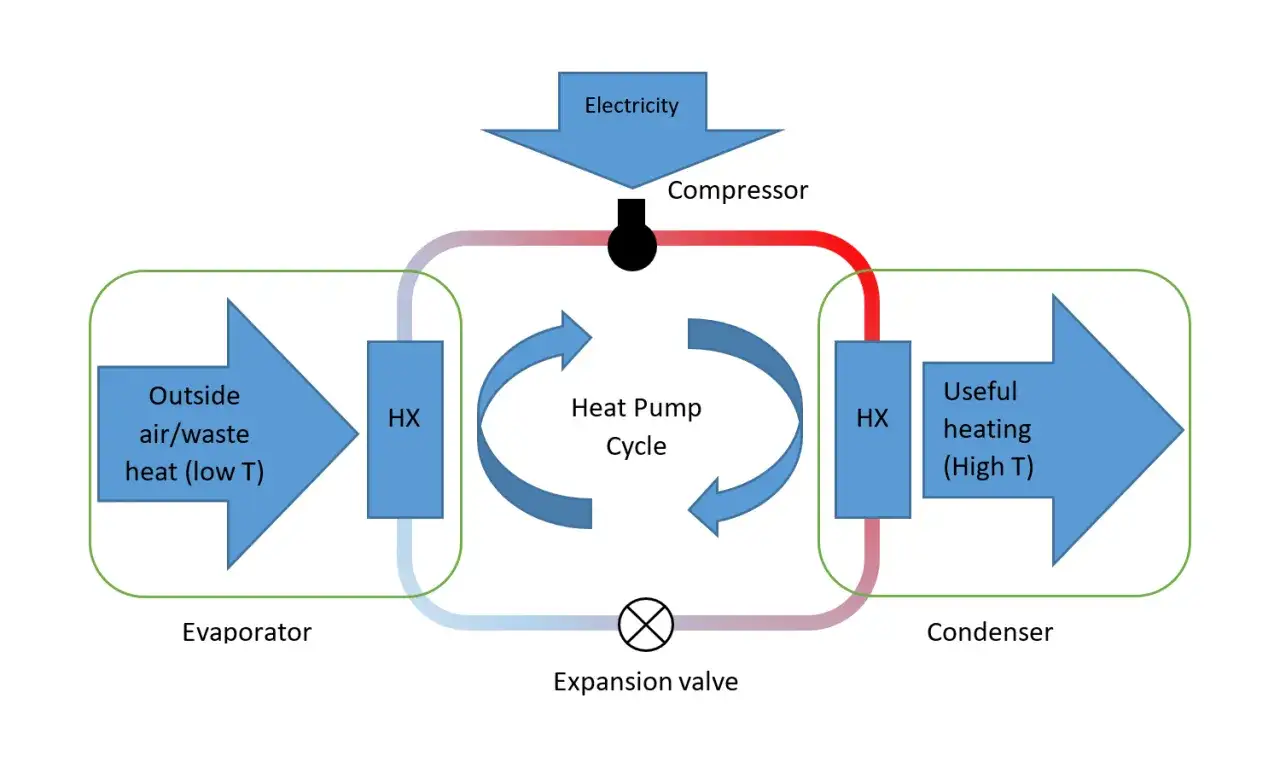

Cómo leer el esquema y seguir el recorrido del calor
Cuando miro el diagrama de funcionamiento de una bomba de calor, lo primero que busco no es el dibujo más vistoso, sino el sentido del flujo. La idea de fondo es simple: el equipo extrae energía térmica de un medio exterior y la entrega en el interior, ya sea a aire, agua o ambos. Ese proceso se apoya en un refrigerante que cambia de estado y permite transportar calor con mucha más eficacia de la que sugiere el consumo eléctrico aparente.

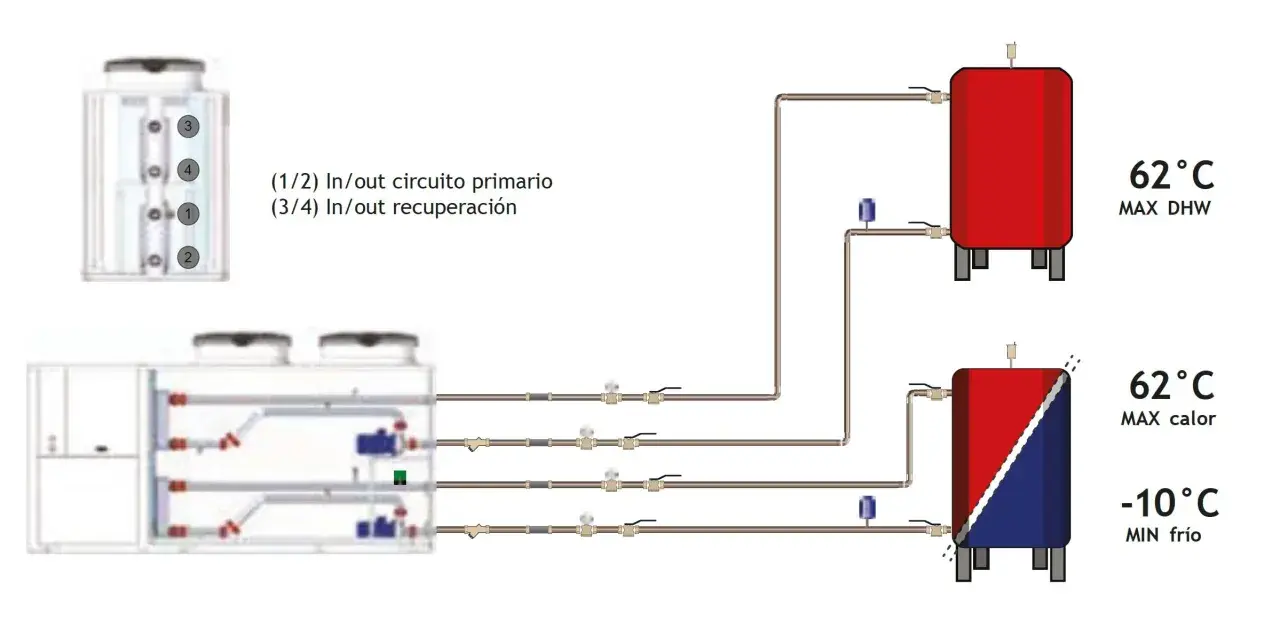

El esquema suele repetirse con pocas variaciones: una parte exterior capta energía, un compresor eleva presión y temperatura, una parte interior cede ese calor y una válvula de expansión reinicia el ciclo. Si el dibujo está bien hecho, verás flechas, temperaturas de entrada y salida, y a veces dos circuitos diferenciados: el circuito primario, que lleva el refrigerante, y el circuito secundario, que transporta aire o agua hacia los emisores de la vivienda.
1. El evaporador capta calor del exterior
En esta primera fase, el refrigerante entra a baja presión y muy baja temperatura. Pasa por el evaporador, donde absorbe calor del aire, del agua o del terreno. Aunque suene contraintuitivo, ese calor existe incluso en un ambiente frío; lo que cambia es la capacidad de la máquina para aprovecharlo.
2. El compresor eleva presión y temperatura
Después entra en juego el compresor, que es la pieza que más condiciona el consumo eléctrico. Su trabajo consiste en comprimir el vapor refrigerante para subir su temperatura. Ahí está el corazón del sistema: no genera el calor, pero sí hace posible que el refrigerante llegue a un nivel térmico útil para calefacción o ACS.
3. El condensador entrega el calor útil
Una vez calentado, el refrigerante pasa al condensador. En modo calefacción, esta parte actúa como intercambiador hacia el interior de la vivienda. El gas cede su energía, se condensa y entrega calor al aire interior o al agua del circuito hidráulico. Si el equipo es reversible, en verano ese papel se invierte.
Lee también: Aerotermia R290 - ¿Es la bomba de calor ideal para tu casa?
4. La válvula de expansión reinicia el ciclo
La válvula de expansión reduce la presión del refrigerante y lo deja listo para volver al evaporador. Parece una pieza secundaria, pero no lo es: si la expansión no está bien controlada, el rendimiento cae y el ciclo pierde estabilidad. Una vez entendido este recorrido, el siguiente paso es reconocer qué piezas aparecen realmente en el dibujo y cuáles suelen quedar simplificadas.
Qué piezas aparecen en el dibujo y por qué importan
No todos los esquemas muestran el mismo nivel de detalle. Algunos enseñan solo el ciclo frigorífico y otros añaden ventiladores, bombas de circulación, sensores o la válvula de cuatro vías. Yo no me quedo con la versión “bonita”; me fijo en lo que afecta a la instalación y al rendimiento real. En un sistema bien resuelto, cada componente tiene una función clara y un impacto directo en confort, consumo o mantenimiento.
| Componente | Función | Por qué importa |
|---|---|---|
| Evaporador | Absorbe calor del aire, agua o terreno | Determina cuánta energía puede captar el equipo en condiciones reales |
| Compresor | Eleva la presión y la temperatura del refrigerante | Es el principal consumidor eléctrico y marca gran parte de la eficiencia |
| Condensador | Cede el calor al circuito interior | Define si el sistema funciona bien con aire, suelo radiante o agua caliente |
| Válvula de expansión | Baja la presión del refrigerante | Estabiliza el ciclo y evita pérdidas de rendimiento |
| Válvula de cuatro vías | Invierte el sentido del ciclo en equipos reversibles | Permite pasar de calefacción a refrigeración sin cambiar de máquina |
| Bomba de circulación | Mueve el agua por el circuito secundario | Es decisiva en instalaciones aire-agua y en sistemas con ACS |
| Sensores y control | Regulan temperaturas, caudal y deshielo | Un control pobre puede arruinar un equipo técnicamente correcto |
Qué cambia según el tipo de bomba de calor
Según el IDAE, una parte importante del parque en España ya corresponde a equipos reversibles, precisamente porque permiten calentar en invierno y enfriar en verano con la misma máquina. Esa versatilidad explica por qué el mercado habla tanto de aerotermia, aunque en sentido estricto aerotermia es la variante que toma energía del aire exterior.
| Tipo | Qué toma del exterior | Qué entrega | Uso típico | Comentario práctico |
|---|---|---|---|---|
| Aire-aire | Aire exterior | Aire interior | Splits y multisplits en viviendas y pequeños locales | Es la solución más simple y suele ser la más asequible; no cubre ACS |
| Aire-agua | Aire exterior | Agua para suelo radiante, fan coils o depósito de ACS | Aerotermia doméstica | Encaja muy bien en viviendas eficientes; exige revisar la temperatura de impulsión |
| Agua-agua | Aguas subterráneas o superficiales | Agua del circuito interior | Instalaciones con recurso hidráulico disponible | Suele ofrecer buen rendimiento, pero depende de permisos y disponibilidad de agua |
| Tierra-agua | Terreno mediante captación geotérmica | Agua del circuito interior | Obras de mayor presupuesto y espacio para perforación | Muy estable térmicamente, pero la inversión inicial es la más alta |
La diferencia no es solo “de dónde saca el calor”. También cambia el tipo de emisor, la obra necesaria y la temperatura a la que trabaja el sistema. En una vivienda con suelo radiante, por ejemplo, el esquema aire-agua suele tener mucho sentido porque el circuito secundario trabaja a baja temperatura; en cambio, en una reforma con radiadores antiguos, la conversación ya no es tan sencilla. Ahí entra en juego el dato que más confunde a los compradores: el rendimiento real.
Por qué el COP no basta y el SCOP cuenta más
La normativa de etiquetado y eficiencia que aplica en España obliga a indicar valores como COP y SCOP en muchos equipos, y no es casualidad: son las dos referencias que más ayudan a comparar. La parte importante es entender que no dicen exactamente lo mismo. El COP mide el rendimiento en un punto concreto de ensayo; el SCOP lo aproxima a la temporada completa, con temperaturas exteriores y cargas variables.
Un ejemplo ayuda mucho: si una bomba de calor tiene COP 4, entrega 4 kWh térmicos por cada 1 kWh eléctrico consumido en ese punto concreto. Pero eso no significa que tu factura vaya a reflejar siempre esa relación. En la práctica influyen la temperatura exterior, la temperatura de impulsión, el deshielo de la unidad exterior, el dimensionado y la calidad de la regulación. Si el sistema tiene que trabajar con impulsiones muy altas, el rendimiento cae con rapidez.
| Indicador | Qué mide | Cuándo sirve más |
|---|---|---|
| COP | Relación entre calor entregado y electricidad consumida en condiciones concretas | Para comparar fichas técnicas en igualdad de condiciones |
| SCOP | Rendimiento estacional medio | Para estimar mejor el comportamiento real y el coste anual |
Yo suelo fijarme menos en el valor aislado y más en el contexto: qué temperatura exterior toma la referencia, qué emisor va a alimentar y si la instalación está pensada para baja temperatura. Un buen SCOP en ficha técnica pierde bastante valor si luego el proyecto obliga a trabajar casi siempre a temperaturas elevadas. Con esa lectura ya se puede valorar si el sistema compensa en una casa concreta, que es donde muchos presupuestos se aceptan o se descartan.
Cuándo compensa de verdad y cuándo conviene afinar el proyecto
En España, una bomba de calor sencilla aire-aire puede arrancar en torno a 1.000-1.400 €, mientras que una aerotermia doméstica completa suele situarse bastante más arriba, y una geotermia puede llegar a 20.000 € o más según la obra. Por eso no me parece sensato hablar de “la bomba de calor” como si todas costaran lo mismo o sirvieran para el mismo caso. El precio de entrada, la envolvente de la vivienda y el sistema de emisión cambian totalmente la decisión.
| Escenario | Encaje probable | Por qué |
|---|---|---|
| Vivienda nueva o rehabilitación profunda | Muy alto | Permite diseñar emisores de baja temperatura desde el inicio |
| Casa bien aislada con suelo radiante | Muy alto | La bomba trabaja cómoda y el SCOP suele mejorar |
| Piso pequeño con instalación sencilla | Alto en aire-aire | La obra es mínima y la respuesta térmica es rápida |
| Reforma con radiadores antiguos y poco aislamiento | Condicionado | Puede exigir alta temperatura de impulsión y reducir el ahorro |
| Parcela con posibilidad de captación geotérmica | Alto, pero caro | Muy buen rendimiento potencial, aunque la inversión inicial es fuerte |
Por eso, antes de pensar en marcas o modelos, yo revisaría primero la envolvente, el tipo de emisores, la potencia realmente necesaria y la compatibilidad con ACS si la vivienda la requiere. Esa secuencia evita comprar una máquina correcta para una casa incorrecta. Antes de cerrar, conviene quedarse con una lista corta de comprobaciones que ahorra errores caros.
La lista que yo reviso antes de aceptar una propuesta
Si una instalación me parece seria, suele responder bien a estas preguntas sin rodeos. No hacen falta veinte documentos, pero sí una propuesta que deje claras las bases del proyecto. Cuando el esquema está bien planteado, se nota en los detalles.
- ¿Hay un cálculo de cargas térmicas? Sin eso, la potencia es una apuesta y no una decisión técnica.
- ¿A qué temperatura de impulsión va a trabajar? Este dato determina si el sistema rendirá bien o irá forzado.
- ¿Los emisores son compatibles con baja temperatura? Suelo radiante y fan coils suelen jugar a favor; radiadores clásicos, no siempre.
- ¿Se ha previsto ACS? Si la vivienda la necesita, el volumen del depósito y la estrategia de prioridad importan mucho.
- ¿Dónde irá la unidad exterior? Hay que revisar ruido, ventilación, accesibilidad y evacuación de condensados.
- ¿Hace falta depósito de inercia? No siempre, pero puede estabilizar el caudal y evitar ciclos cortos.
- ¿La regulación modula de verdad? La modulación evita que el equipo viva en arranques y paradas constantes.
- ¿El mantenimiento está pensado desde el principio? Filtros, acceso al circuito y revisión periódica no deberían quedar para “más adelante”.
Si el esquema que te muestran no deja claro alguno de esos puntos, todavía no tienes una propuesta cerrada, solo un dibujo comercial. Y ahí yo pediría una revisión más detallada, porque en bombas de calor la eficiencia no depende solo de la máquina: depende de cómo se entiende, cómo se instala y cómo se controla.
