Un sistema de gasoil con acumulador resuelve una necesidad muy concreta: tener calefacción estable y agua caliente sanitaria disponible sin depender de una producción instantánea limitada. Aquí explico cómo se organiza el circuito, qué piezas forman el montaje, cómo dimensiono el depósito en una vivienda española y qué errores suelen encarecer la instalación. También verás cuándo este esquema tiene sentido de verdad y cuándo empieza a ser más razonable otra solución.
Lo esencial que conviene tener claro antes de instalarlo
- El acumulador guarda ACS, no agua de calefacción: su función es almacenar agua caliente sanitaria y entregar caudal estable.
- La caldera carga el depósito mediante serpentín, intercambiador o válvula de tres vías, según el modelo y el control.
- En una vivienda media, un rango práctico suele moverse entre 150 y 200 litros; 100 litros se queda corto si hay consumos seguidos.
- La temperatura importa: en ACS, en España no conviene diseñar por debajo de 55-60 °C, y en el depósito yo prefiero 60 °C como referencia de trabajo.
- El aislamiento, la sonda y el grupo de seguridad pesan tanto como la propia caldera cuando se busca confort y bajo mantenimiento.

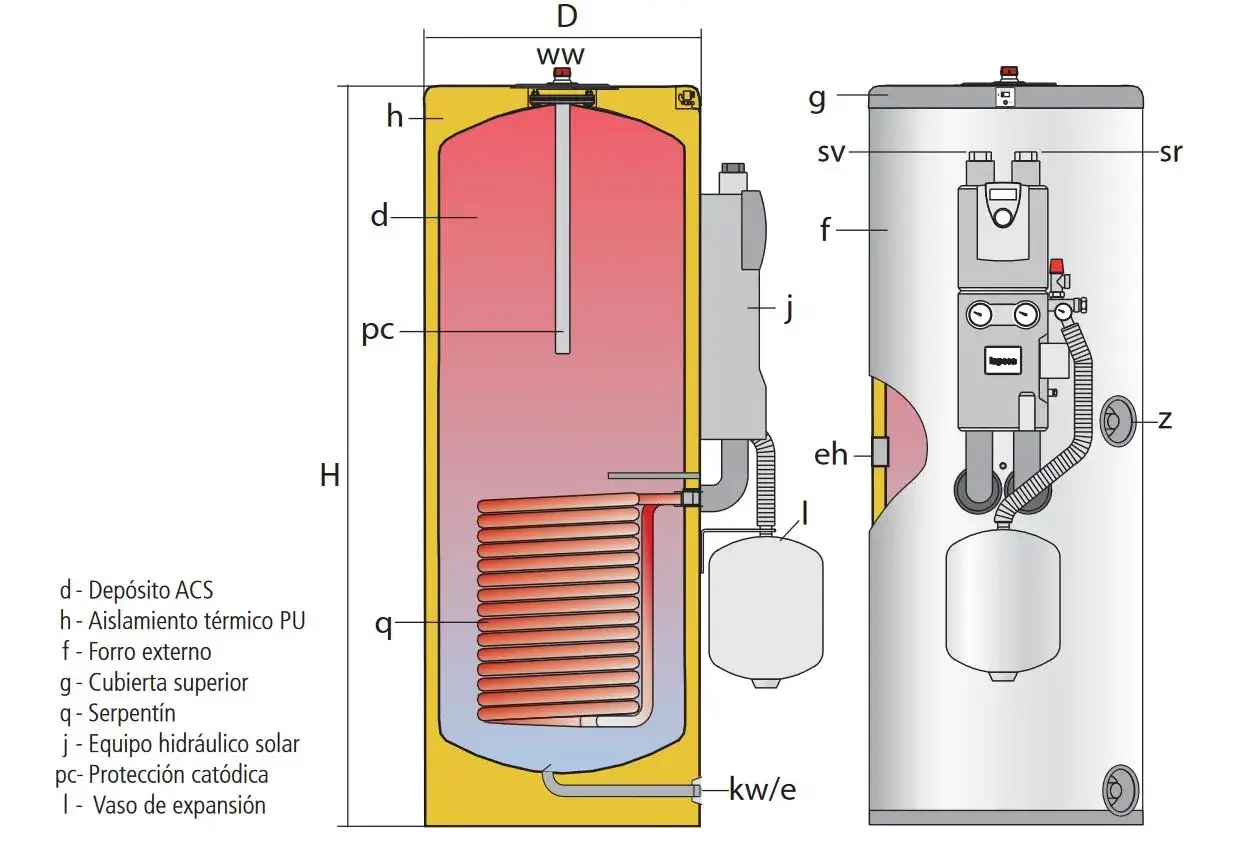

Qué representa realmente un esquema de caldera de gasoil con acumulador
Cuando miro un esquema de este tipo, no veo solo una caldera con un depósito al lado. Veo dos circuitos que trabajan juntos: el circuito primario, donde la caldera produce calor, y el circuito sanitario, donde el acumulador guarda el agua que después sale por los grifos.
La parte que más confusión genera es esta: el depósito no almacena agua de calefacción, sino agua caliente sanitaria o ACS. La caldera calienta ese volumen de agua por medio de un serpentín interior, un intercambiador externo o una combinación similar, y el control decide cuándo cargar el tanque y cuándo volver a dar prioridad a la calefacción. En muchos equipos, esa conmutación se hace con una válvula de tres vías; en otros, con una bomba de carga y una sonda de depósito.
Si el montaje está bien pensado, el resultado es simple: el usuario abre un grifo y encuentra un caudal más estable, con menos caídas de temperatura y menos esperas. Esa es la lógica que luego conviene seguir paso a paso para no perderse en el esquema.
Cómo circula el agua paso a paso
Yo suelo explicar esta instalación en secuencia, porque así se entiende mejor dónde se puede fallar.
- Entra agua fría al acumulador a través de su entrada sanitaria, con válvula antirretorno y grupo de seguridad para evitar retornos y sobrepresión.
- La sonda del depósito detecta la temperatura y pide carga cuando el agua cae por debajo del valor de consigna.
- La caldera arranca y entrega calor al circuito primario, que transfiere energía al acumulador mediante serpentín o intercambiador.
- La carga se detiene cuando el depósito alcanza temperatura y el control devuelve la prioridad a calefacción o a reposo, según la demanda del momento.
- Al abrir un grifo, sale agua caliente del acumulador y entra agua fría para reemplazarla, manteniendo el volumen disponible mientras el sistema repone energía.
- Si la distancia a los puntos de uso es grande, la recirculación evita esperas largas, aunque también añade pérdidas si las tuberías no están bien aisladas.
En edificios o viviendas con varios baños, esa recirculación puede marcar la diferencia entre una instalación cómoda y otra que obliga a dejar correr litros hasta que llega el agua caliente. Con esa secuencia clara, merece la pena detenerse en las piezas que hacen que todo funcione de verdad.
Los componentes que no deberían faltar
| Componente | Función | Lo que vigilo |
|---|---|---|
| Caldera de gasoil | Aporta el calor para calefacción y para cargar el acumulador | Que tenga potencia suficiente para recuperar el depósito sin tiempos muertos excesivos |
| Acumulador de ACS | Almacena agua caliente sanitaria y amortigua los picos de consumo | Que el volumen se ajuste al uso real, no a una cifra “redonda” |
| Sonda o termostato de depósito | Ordena a la caldera cuándo cargar el tanque | Que esté bien colocada; una lectura mala arruina la regulación |
| Válvula de tres vías o bomba de carga | Desvía el calor hacia el acumulador cuando hace falta | Que sea compatible con el control de la caldera y con el esquema hidráulico elegido |
| Grupo de seguridad sanitario | Protege frente a sobrepresión y permite evacuar agua por seguridad | Que descargue a desagüe y no lleve llaves de corte entre él y el acumulador |
| Válvula antirretorno | Evita que el agua vuelva hacia atrás en la red fría | Que esté montada en el sentido correcto y en el punto previsto por el fabricante |
| Vaso de expansión sanitario | Absorbe la dilatación del agua cuando se calienta | Que exista si el circuito está cerrado y la instalación lo requiere |
| Válvula mezcladora termostática | Mezcla agua caliente y fría para entregar una temperatura segura al usuario | Que limite la salida a un nivel cómodo y evite quemaduras |
| Aislamiento de tuberías | Reduce pérdidas térmicas y acelera la llegada de ACS | Que no se deje como “acabado secundario”; es parte del rendimiento real |
En equipos domésticos, el detalle que más mejora el resultado no suele ser el más caro: el aislamiento correcto y una regulación bien configurada dan más confort que un acumulador sobredimensionado. Con esa base, ya se puede hablar de litros y potencia sin improvisar.
Cómo dimensionarlo sin quedarse corto
El error más habitual es pensar solo en “cuántos litros caben”. Yo prefiero mirar tres cosas a la vez: personas, hábitos y potencia de recuperación. Un depósito grande con una caldera floja puede tardar demasiado en volver a estar listo; uno pequeño puede funcionar bien, pero quedarse corto en duchas seguidas o si hay dos baños en uso.
- 1 a 2 personas: 100 a 150 litros suelen cubrir usos moderados si no hay consumos simultáneos intensos.
- 3 a 4 personas: 150 a 200 litros suele ser un punto de partida muy razonable en vivienda familiar.
- 5 personas o más, o varias duchas seguidas: 200 a 300 litros empiezan a tener sentido, sobre todo si hay bañera o picos de demanda.
En una vivienda media, yo suelo situarme en la banda de 150 a 200 litros salvo que el patrón de uso me obligue a subir. Y, si la caldera va a trabajar mucho en ACS, miro con atención la potencia de carga, porque ahí es donde se gana o se pierde tiempo real de espera. Pero el tamaño correcto no sirve de mucho si el montaje y la regulación dejan pérdidas o riesgos sin resolver.
Los errores que más complican la instalación
Hay fallos que veo repetirse una y otra vez, y casi siempre salen caros después.
- Elegir el depósito por intuición y no por consumo real. Más litros no siempre equivalen a más confort si el sistema no recupera bien.
- No aislar las tuberías. Cada tramo sin aislamiento penaliza la eficiencia y alarga la espera de ACS.
- Olvidar la válvula mezcladora cuando el depósito trabaja alto de temperatura. Eso eleva el riesgo de quemaduras.
- Colocar mal la sonda o dejar la regulación sin parametrizar. Si la caldera “lee” mal el depósito, cargará cuando no debe o se quedará corta.
- Dejar el grupo de seguridad sin descarga correcta o con llaves intermedias. Eso es un problema de mantenimiento y también de seguridad.
- No prever reductor de presión si la red entra fuerte. En muchos montajes domésticos, cuando la presión supera 5,5 bar conviene replantear la entrada sanitaria del acumulador.
- Ignorar la limpieza y el purgado antes de poner en marcha. La suciedad de obra termina dañando bombas, válvulas y seguridad.
En España, yo no me quedo solo en la lógica de confort. Según el BOE, la temperatura de servicio del ACS se sitúa entre 55 y 60 °C, y la guía técnica del MITECO recuerda que en acumulación conviene mantener al menos 60 °C en el depósito, asegurar 50 °C en los puntos más alejados y permitir que la instalación alcance 70 °C cuando haga falta desinfección térmica. Esas cifras no son un adorno reglamentario: condicionan el diseño, la regulación y la elección de la válvula mezcladora.
Si ya tienes claros esos límites, el siguiente paso lógico es ver cuándo este montaje encaja bien con solar térmica o con una solución híbrida.
Cómo encaja con solar térmica o una solución híbrida
El acumulador no es solo una pieza de confort; también puede ser un punto de integración entre la caldera y otras fuentes de energía. Si la vivienda tiene solar térmica, o si se prevé incorporar una fuente renovable en el futuro, un depósito de doble serpentín o una solución preparada para apoyo híbrido da mucha más flexibilidad que un acumulador básico.
La lógica es sencilla: una fuente renovable precalienta el agua y la caldera de gasoil solo entra cuando hace falta rematar la temperatura o cubrir picos de demanda. En la práctica, eso reduce horas de combustión, mejora el aprovechamiento del depósito y deja la instalación más preparada para una reforma energética por fases.Yo lo valoro especialmente en viviendas que no quieren cambiarlo todo de golpe. Un buen acumulador deja abierta la puerta a una estrategia más limpia sin obligar a rehacer la sala de calderas desde cero. Con esa comparación en mente, ya se puede decidir si este sistema compensa frente a una caldera instantánea o frente a una aerotermia.
Cuándo compensa frente a una caldera instantánea o a una aerotermia
| Opción | Cuándo la elegiría | Límite principal |
|---|---|---|
| Caldera de gasoil con acumulador | Vivienda con varios baños, demanda simultánea, instalación de gasoil ya existente o necesidad de ACS estable | Requiere espacio, buen ajuste hidráulico y más atención al mantenimiento |
| Caldera instantánea | Consumos más contenidos, menos espacio disponible y prioridad por una instalación simple | Peor respuesta cuando se abren varios puntos de agua a la vez |
| Aerotermia para ACS | Si el objetivo es bajar consumo operativo y la vivienda permite asumir más inversión inicial | Necesita espacio, buena planificación y una revisión seria de la compatibilidad eléctrica y de la demanda |
Si ya existe una sala de calderas con gasoil y radiadores, yo veo el conjunto con acumulador como una solución muy lógica para reforma conservadora. Si, en cambio, el proyecto parte de cero y la prioridad es eficiencia energética a largo plazo, la comparación real ya no es solo entre dos calderas, sino entre seguir con combustión o saltar a otra tecnología. Antes de cerrar el trabajo, yo siempre haría una comprobación final muy concreta.
Lo que revisaría antes de dar la instalación por buena
- El acumulador está lleno, purgado y sin fugas visibles.
- La sonda lee bien la temperatura y la caldera entra en modo ACS cuando corresponde.
- La válvula de seguridad descarga a un punto seguro y no tiene llaves de corte intermedias.
- Las tuberías de ida, retorno y ACS están aisladas y, si el recorrido es largo, la recirculación está bien resuelta.
- La temperatura útil de salida está limitada con una mezcla termostática adecuada.
- El conjunto permite vaciado, limpieza y mantenimiento sin desmontajes innecesarios.
Si tengo que quedarme con una sola idea, es esta: el depósito aporta confort, pero el resultado real depende de cómo se cargan, protegen y regulan esos litros. Cuando el esquema está bien resuelto, una caldera de gasoil con acumulador da servicio estable, reduce arranques y hace más previsible el consumo; cuando está mal pensado, solo añade volumen y complejidad sin mejorar de verdad la experiencia de uso.
